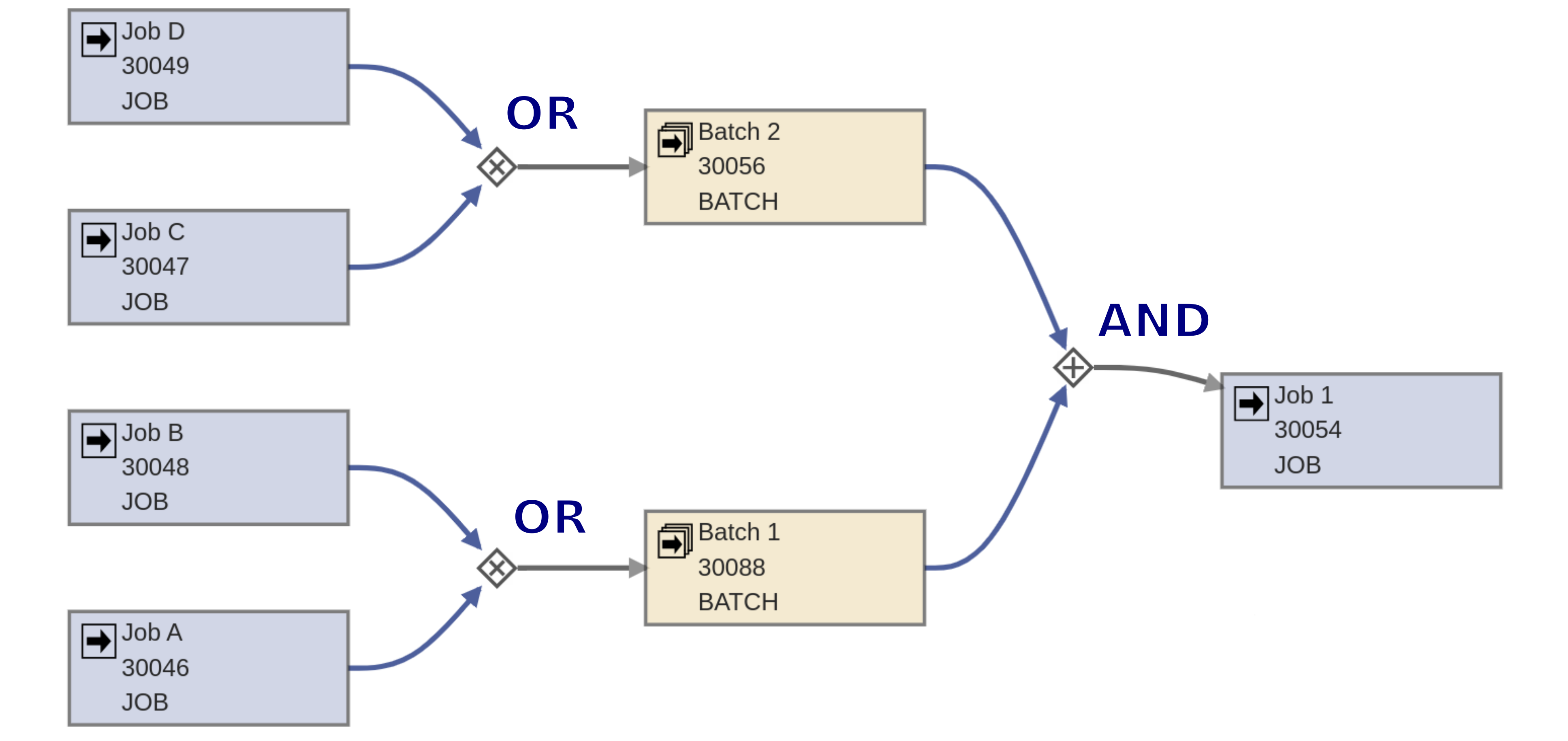

Die Schaltfläche Hierarchie im Editor für Ablaufobjekte öffnet einen neuen Tab, in dem die Abhängigkeiten des jeweiligen Ablaufobjektes graphisch dargestellt sind. Abhängigkeiten werden als blauer Pfeil dargestellt, die gestrichelten Linien zeigen Eltern-Kind-Verbindungen an. Das Modul sieht so aus:

Schaltflächen zur Änderung der Abhängigkeiten (1)

Mit diesen Schaltflächen können Sie Abhängigkeiten und Kinder ergänzen und entfernen

Abhängigkeit erzeugen

Ein Klick auf diese Schaltfläche öffnet eine Auswahl an Eigenschaften, die eine neue Abhängigkeit aufweisen soll. Nachdem Sie die Statusauswahl, der Abhängigkeitsmodus und die Behandlung gescheiterter Auflösung ausgewählt haben, klicken Sie nacheinander auf das Objekt, zu dem eine Abhängigkeit erzeugt werden soll und danach auf das Objekt, das abhängig sein soll. Die Beschreibung der Auswahlfelder ist im Kapitel Designer / Editor für Ablaufobjekte / Abhängigkeiten ausführlich beschrieben. Die Schaltfläche Schließe Selektion schließt das Eingabefenster und Sie müssen erneut auf die Schaltfläche klicken, wenn Sie eine Abhängigkeit erzeugen möchten.

Externe Abhängigkeit erzeugen

Diese Schaltfläche benötigen Sie, wenn Sie eine Abhängigkeit zu einem Ablaufobjekt in einem anderen Folder erzeugen wollen. BICsuite fordert Sie auf, einen Zielknoten auszuwählen, der abhängig sein soll. Sobald er ausgewählt ist, öffnet sich ein Navigator, in dem Sie das gewünschte Ablaufobjekt auswählen können.

Abhängigkeit entfernen

Ein Klick auf diese Schaltfläche stattet alle sichtbaren Abhängigkeitsverbindungen mit einem roten x aus. Ein Klick auf das gewünschte x löscht die Abhängigkeit.

Kind ergänzen

Um ein Kind zu ergänzen, klicken Sie zuerst auf diese Schaltfläche und folgen dann der Systemanweisung, das gewünschte Eltern-Ablaufobjekt auszuwählen. Daraufhin öffnet sich ein Navigator, in dem Sie das gewünschte Kind-Ablaufobjekt auswählen können.

Kind entfernen

Ein Klick auf diese Schaltfläche stattet alle Eltern-Kind-Verbindungen mit einem roten x aus und Sie können mit einem Klick auf ein x diese Kindbeziehung entfernen.

Ansicht wechseln (2)

Diese Schaltfläche öffnet eine Auswahl an drei möglichen Ansichten:

Workflow

Horizontale Darstellung des Graphen, bildet den zeitlichen Ablauf der Abhängigkeiten ab.

Graph

Hierarchische Darstellung der Abhängigkeiten

Baum

Die aus älteren BICsuite-Versionen bekannte minimalistischere Darstellung der Abhängigkeiten in Form einer Liste

Arbeitsbereich (3)

Wenn Sie die Maus über Abhängigkeiten oder Schnittpunkte bewegen, erhalten Sie weitere Informationen zu der Abhängigkeitsbeziehung. Ein Klick auf eines der Ablaufobjekte öffnet unter der Liste der Ablaufobjekte eine Übersicht der Eigenschaften des Ablaufobjektes und eine Schaltfläche, das Ablaufobjekt im Editor zu öffnen.

Liste der betroffenen Ablaufobjekte (4)

Über diese Liste können Sie mit einem Klick auf die Einträge die gleichen Informationen erhalten, wie wenn Sie im Arbeitsbereich auf ein Ablaufobjekt klicken.
